Descrizione

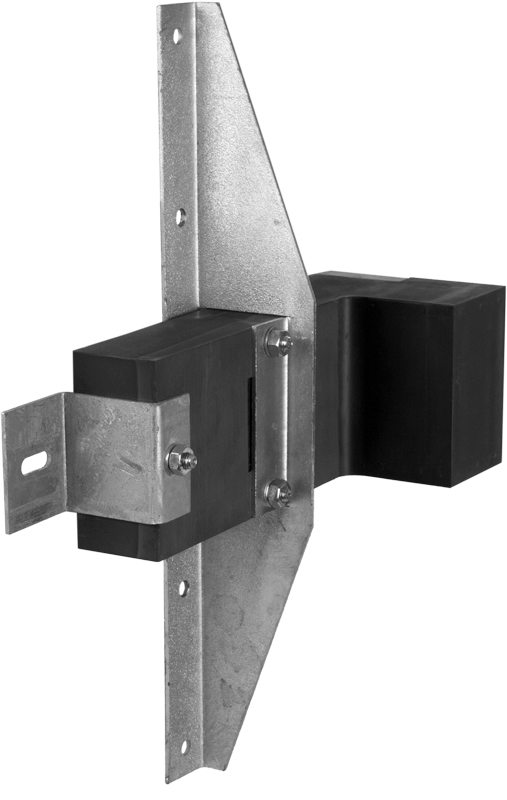

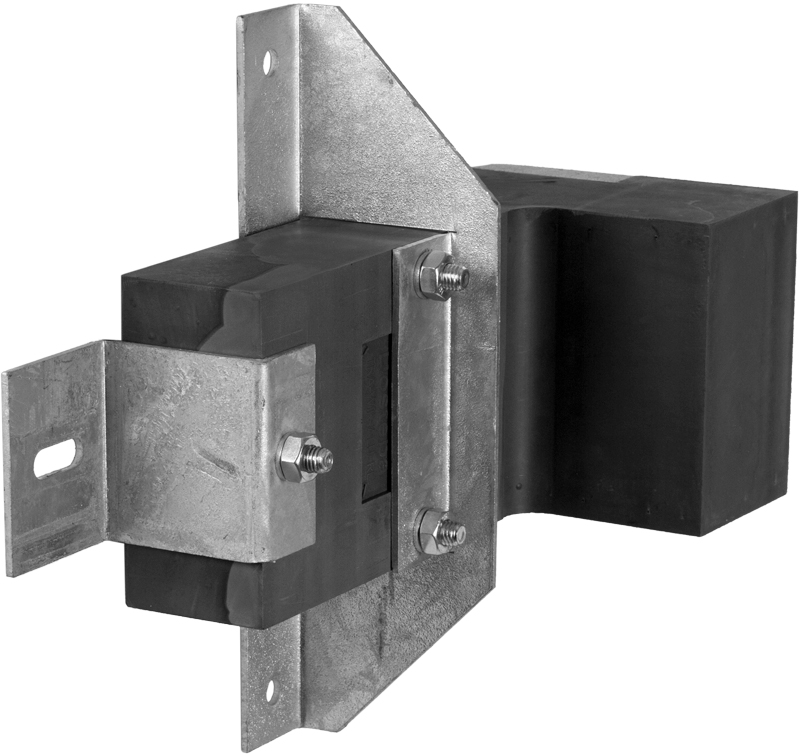

Le piastre di adattamento TRA-WIK® e TWL® sono necessarie per le basi che richiedono una distanza tra gli assi delle viti superiore a 100 mm.
La staffa di montaggio viene fissata alla piastra di adattamento anteriore e posteriore con viti a esagono incassato, dadi esagonali e rondelle.
Le piastre di adattamento vengono fissate alla base con aste filettate per iniezione, ancoraggi a bulloni o perni di fissaggio con Ø di 10 mm.
Per prima cosa si procede con l’installazione della staffa di montaggio sulla piastra di adattamento. La piastra di adattamento viene quindi montata sulla base con la staffa di montaggio preinstallata.
Caratteristiche
| Lunghezza: |
290 / 520 mm |
| Numero di punti di fissaggio: |
3 / 5 Pz. |
| Materiale: |
Acciaio zincato a fuoco |
| Spessore: |
3 mm |
| Indicazione: |
Fissaggio a muro
con aste fi lettate per iniezione
FIS A M10 x 110 e d’ancoraggio
per iniezione FIS H 16 x 85 K
Fissaggio nel calcestruzzo
con aste fi lettate per iniezione
FIS A M10 x 110 |
| Volume di fornitura: |
incl. materiale di fissaggio
per il fissaggio per staffe panelli
alla piastra di adattamento,
escl. staffe panelli
e il materiale di
fi ssaggio alla base |
